GSM GPRS 3G 4G IoT M2M Modem DTU D223是一款稳定性以及性价比非常高的无线物联网数据传输终端（DTU），利用公用GSM/SMS/GPRS/3G/4G无线网络为用户提供无线长距离稳定可靠的短信以及数据传输功能。 D223采用高性能稳定可靠的工业级32 位ARM9微处理器MCU和工业级GSM/GPRS/3G/4G通信模块，内置软硬件看门狗，同时提供TTL、RS232 和RS485接口，可直接连接串口设备，实现数据透明传输功能，内嵌Modbus RTU转Modbus TCP协议功能，可直接接入Modbus TCP的SCADA组态软件而不需二次开发。提供 1 路数字量输入，可实现数字量输入、脉冲计数输入触发上线的功能
产品名称：GSM GPRS 3G 4G IOT M2M Modem DTU
产品型号：D223
GSM GPRS 3G 4G IoT M2M Modem DTU D223是一款稳定性以及性价比非常高的无线物联网数据传输终端（DTU），利用公用GSM/SMS/GPRS/3G/4G无线网络为用户提供无线长距离稳定可靠的短信以及数据传输功能。 D223采用高性能稳定可靠的工业级32 位ARM9微处理器MCU和工业级GSM/GPRS/3G/4G通信模块，内置软硬件看门狗，同时提供TTL、RS232 和 RS485接口，可直接连接串口设备，实现数据透明传输功能，内嵌Modbus RTU转Modbus TCP协议功能，可直接接入Modbus TCP的SCADA组态软件而不需二次开发。提供 1 路数字量输入，可实现数字量输入、脉冲计数输入触发上线的功能。
此外，D223支持AT Command，支持短信透明传输功能，用户可以直接发送短信到D223,D223会把短信通过串口TTL、RS232、RS485传输到串口设备，比如用于远程设备调试，变频器参数调整、电梯参数调整、Modbus RTU设备参数调整等等。同时，提供的1路数字量输入，可以用于监测数字量变化短信报警，或者脉冲计数短信报警功能。 D223已广泛应用于物联网产业链中的 M2M 行业，如智能电网、 智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自 动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥 感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。
D223适用于中国移动、中国联通的GSM网络、中国联通的WCDMA 3G网络、 4G网络。

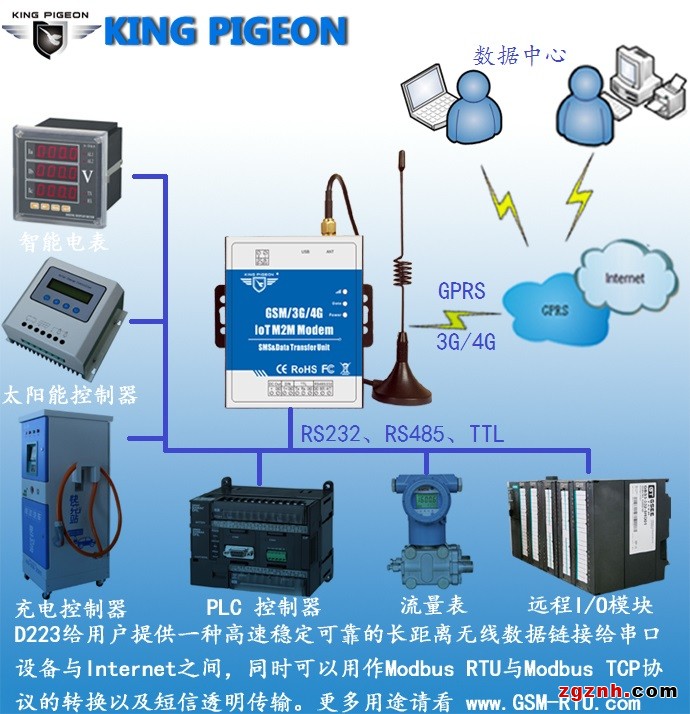

*典型应用场所
太阳能监控系统的数据传输；
充电桩数据采集以及传输；
ATM、POS、电表、PLC、DAQ等设备的数据传输；
智能电网数据传输；
智能交通数据传输；
工业自动化数据传输；
环境保护数据传输；
气象台信息的数据采集以及监控；
农业、水务、煤矿等场合的数据传输；
等等。
功能特性：
◆采用GSM/SMS/GPRS/3G/4G网络通信，不受距离限制，任何地方都可使用；
◆宽工作电压设计，支持9~36VDC供电，且带有防反接保护设计；
◆内嵌工业级32 位ARM9微处理器MCU以及硬看门狗；
◆多工作模式：支持AT Command、短信透传、数据透传、Modbus RTU转Modbus TCP；
◆1路TTL串口输入，用于TTL设备的数据传输，带± 15KV ESD保护；
◆1路三线制RS485/323串口，波特率:1200~115200bps,带± 15KV ESD保护；
◆1路数字量输入，支持干接点、湿接点、脉冲计数功能，可用于触发设备上线或短信报警功能；
◆强大的可编程功能，支持自定义握手协议、心跳包内容以及下线协议等；
◆实时在线，支持一直在线模式以及数字量变位触发或脉冲计数事件触发、定时器触发、语音呼入触发、短信触发多种上线模式；
◆内嵌标准的 TCP/IP 协议栈，支持透明数据传输协议，支持TCP/UDP、短信透传、Modbus RTU转Modbus TCP协议；
◆支持主从服务器，服务器可为DNS或者IP地址；
◆采用完备的防掉线机制，保证数据终端永远在线，掉线重发数据以及掉线短信通知用户功能；
◆支持远程短信重启设备以及配置设备参数功能；
◆支持10个用户号码用于接收设备日报、掉线、数字量输入触发、脉冲触发的短信报警信息；
◆内置强大的定时器功能，支持定时自动上报、定时上线、定时下线、定时重启等功能；
◆支持USB接口通过电脑配置软件进行参数的配置、读取、数据监测、AT指令以及程序的升级；
◆采用金属外壳，保护等级 IP30。金属外壳和 系统安全隔离，特别适合于工控现场的应用
◆体积小，L70*W88*H30mm，支持墙面安装以及DIN35mm 工业导轨安装方式。
参数：
项目 参数范围
工作电压 DC 12V/1.5A， 范围 9-36VDC；
工作功耗 待机：12V/16mA；工作最大： 12V/150mA；
GSM/3G/4G 中国移动、中国联通、中国联通3G网络、4G网络全网通
发射功率 Class 4 (2W) at EGSM 900 and EGSM 850
Class 1 (1W) at GSM 1800 and GSM 1900
数据传输 数据下传：最大 85.6 kbps
数据上传：最大 42.8kbps
编码方式：CS-1, CS-2, CS-3，CS-4
SIM卡接口 支持 3V SIM 卡，不支持中国电信2G卡；
外置天线 SMA 天线接口, 50 欧姆；
串行接口 1个USB口：用于配置参数以及AT指令、短信透传、数据监测；
1个TTL口：Rx、Tx、GND；
1个三线制RS232/485：波特率1200~115200bps，数据位：5、6、7、8 位 停止位：1、1.5、2 位 校验：无校验、偶校验、奇校验、SPACE 及 MARK 校
支持协议 短信透传、AT指令、TCP/IP数据透传、Modbus RTU转Modbus TCP
数字量输入 1路，干接点：常开/常闭，或湿接点：0~0.5VDC=1常闭，3~30VDC=0常开，脉冲计数支持起始值、间隔值、总值。
电源输出 1路电源输出给外接设备；
工作温度范围 -35~+75oC（-22~+167℉）
储存温度 -40~+85oC（-40~+185℉）
工作湿度范围 相对湿度95%（无凝结）
设备尺寸 L70*W88*H30mm，墙面安装以及DIN35mm 工业导轨安装。
