用于将各种输入信号转换为4～20mA输出信号。
输入：热电阻(RTD)、热电偶(TC)。通过PC进行组态。
热电阻输入2种。
热电偶输入10种
内置冷端补偿
概述
NHR-213不隔离智能温度变送器（圆卡），用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。

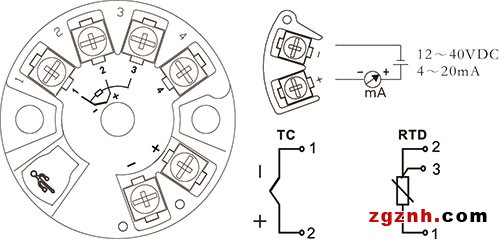

接线图

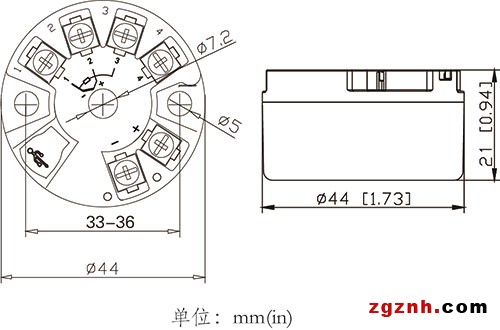

结构外型图
技术参数
| 电源 | |
| 输入信号 | 热电阻(RTD)、热电偶(TC) |
| 冷端补偿温度范围 | -20～60℃ |
| 补偿精度 | ±1℃ |
| 输出 | |
| 输出信号 | 4-20mA |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 | IH=21mA、IL=3.9mA |
| 输入断线报警输出电流 | 21mA |
| 电源 | |
| 供电电压 | DC12-40V |
| 其它参数 | |
| 传输精度（20℃） | 0.1%FS |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 1s达到最终值的90% |
| 使用环境温度 | -40～80℃ |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入类型
通用型：
| 型 号 | 类 型 | 测量范围 | 最小测量范围 |
|
热电阻 (RTD) |
Pt100 | -200～850℃ | 10℃ |
| Cu50 | -50～150℃ | 10℃ | |
|
热电偶 (TC) |
B | 400～1820℃ | 500℃ |
| E | -100～1000℃ | 50℃ | |
| J | -100～1200℃ | 50℃ | |
| K | -180～1372℃ | 50℃ | |
| N | -180～1300℃ | 50℃ | |
| R | -50～1760℃ | 500℃ | |
| S | -50～1760℃ | 500℃ | |
| T | -200～400℃ | 50℃ | |
| Wre3-25 |
0～2315℃ | 500℃ | |
| Wre5-26 | 0～2310℃ | 500℃ |
